لوله پنج لایه چیست؟
لوله کشی پنج لایه (پلی اتیلن متقاطع) به عنوان یکی از نوآوری‌های بزرگ در صنعت لوله کشی، مزایای زیادی دارد که باعث شده است جایگزینی محبوب برای لوله‌های مسی و دیگر انواع لوله‌ها باشد. در ادامه برخی از ویژگی‌ها و نکات مهم در مورد لوله کشی پنج لایه آورده شده است:
در دو دهه‌ی گذشته، لوله‌های پنج لایه به پرکاربردترین محصول لوله‌کشی در پروژه‌های ساختمانی مسکونی جدید تبدیل شده‌اند و از نظر میزان استفاده، از لوله‌های مسی و CPVC پیشی گرفته‌اند.
لوله‌ی پلی‌اتیلن کراسلینک شده (PEX)، که در سال 1968 توسط مخترع آلمانی توماس انگل توسعه یافت، نوعی لوله‌ی پلاستیکی ترموست منعطف است که در حال جایگزینی با لوله‌های مسی، PVC و CPVC در پروژه‌های ساختمانی مسکونی و تجاری است. تقریباً تمامی‌لوله‌های پنج لایه از پلی‌اتیلن با چگالی بالا (HDPE) ساخته شده‌اند که از طریق یکی از چهار روش کراسلینک می‌شوند.
بر اساس استاندارد ASTM F876، میزان کراسلینک‌شدگی لوله‌ی پنج لایه باید بین 65 تا 89 درصد باشد. میزان کراسلینک بالاتر از این مقدار، احتمال ترک‌خوردگی را افزایش می‌دهد، در حالی که میزان کمتر از آن، باعث کاهش کیفیت فیزیکی لوله می‌شود.
در ایالات متحده، لوله‌های پنج لایه در طول‌های 10 تا 1000 فوت و با قطرهای 3/8 اینچ تا 2 اینچ عرضه می‌شوند. همچنین، برای تشخیص راحت‌تر خطوط آب گرم و سرد، لوله‌های پنج لایه دارای کد رنگی هستند:
قرمز: مخصوص آب گرم
آبی: مخصوص آب سرد
سفید/خاکستری: قابل استفاده برای آب گرم یا سرد
نارنجی: دارای مانع اکسیژن و مخصوص سیستم‌های گرمایش هیدرونیک
بنفش: مخصوص توزیع آب بازیافتی از تصفیه‌خانه
سبز: مورد استفاده در کاربردهای مربوط به فاضلاب
انواع لوله پنج لایه
سه نوع مختلف از لوله‌های پنج لایه وجود دارد که هر یک بر اساس فرآیند تولید خود، تفاوتهای جزئی در انعطاف‌پذیری، قیمت و مقاومت در برابر ترک‌خوردگی در دمای پایین دارند:
پنج لایه-A: با استفاده از روش پراکسید در دمای بالا تولید می‌شود و بالاترین میزان انعطاف‌پذیری را دارد، که باعث می‌شود در برابر یخ‌زدگی مقاومت بالایی داشته باشد.
پنج لایه-B: با روش رطوبت‌دهی تولید می‌شود، انعطاف کمتری نسبت به پنج لایه-A دارد اما همچنان در برابر یخ‌زدگی مقاوم است. این نوع لوله در برابر کلر مقاوم بوده و گزینه‌ای مقرون‌به‌صرفه برای استفاده‌های مسکونی است.
پنج لایه-C: از طریق فرآیند پرتودهی تولید می‌شود و سخت‌ترین نوع در بین این سه مدل است، که باعث می‌شود انعطاف کمتری داشته و در برابر یخ‌زدگی آسیب‌پذیرتر باشد. این نوع ارزان‌ترین مدل پنج لایه است و برای کاربردهایی که نیاز به خم‌شدن لوله نیست، ایده‌آل است.
مزایای لوله پنج لایه
دوام بالا:
فرآیند کراسلینک باعث افزایش دوام و مقاومت شیمیایی پنج لایه در مقایسه با لوله‌های PE سنتی می‌شود.
در برابر زنگ‌زدگی و خوردگی مقاوم است و عمر مفید آن حداقل 50 سال تخمین زده می‌شود.
انعطاف‌پذیری بالا:
می‌توان آن را بدون نیاز به اتصالات اضافی در اطراف گوشه‌ها خم کرد، که باعث کاهش تعداد اتصالات و در نتیجه کاهش احتمال نشتی می‌شود.
دوستدار محیط زیست:
بر اساس تحقیقات، استفاده از لوله‌های پنج لایه نسبت به مس، PVC، و CPVC اثرات زیست‌محیطی کمتری دارد.
در مقایسه با لوله‌های مسی، استفاده از پنج لایه می‌تواند تا 63 درصد هزینه‌های کلی ساختمان را کاهش داده و انتشار دی‌اکسیدکربن را 42 درصد کمتر کند.
معایب لوله پنج لایه
نیاز به ابزارهای خاص:

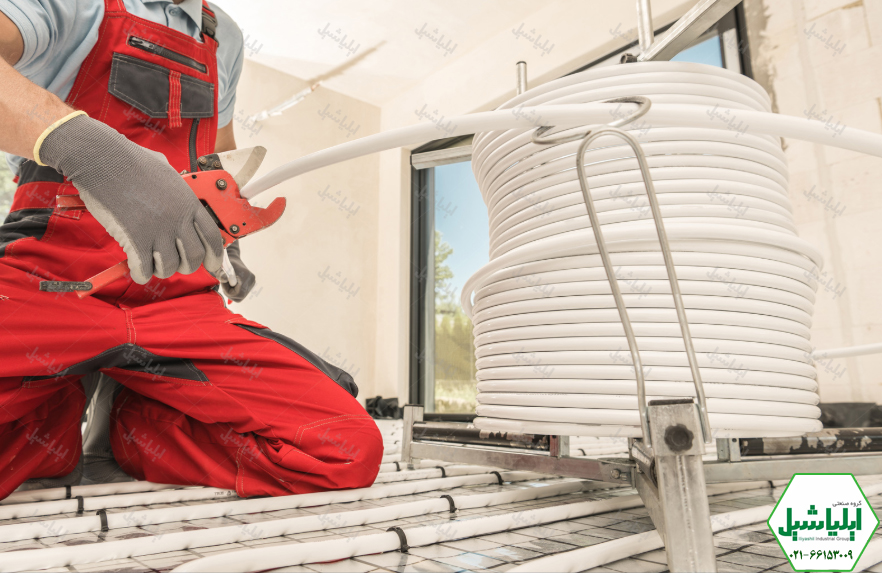

برای نصب صحیح لوله‌های پنج لایه، ابزارهایی مانند برش‌دهنده پنج لایه، فیتینگ‌های مخصوص، حلقه‌های پرس، و دستگاه پرس مخصوص لازم است.
حساسیت به نور UV:
این لوله‌ها در معرض نور مستقیم خورشید تخریب می‌شوند. برخی تولیدکنندگان تا شش ماه مقاومت در برابر نور UV را تضمین می‌کنند، اما قرارگیری طولانی‌مدت در معرض نور می‌تواند باعث سخت‌شدن و ترک‌خوردگی لوله شود.
قابلیت بازیافت محدود:
ساختار مولکولی کراسلینک‌شده پنج لایه مانع از بازیافت و ذوب مجدد آن برای تولید لوله‌های جدید می‌شود، اما می‌توان از آن برای مصارف دیگر استفاده کرد.
کاربردهای لوله و اتصالات پنج لایه
توزیع آب گرم و سرد:
در بسیاری از سیستم‌های لوله‌کشی برای تأمین آب گرم و سرد از پنج لایه استفاده می‌شود. برخی سیستم‌های مدیریتی مانند Viega PureFlow ManaBloc، امکان کنترل متمرکز بر توزیع آب را فراهم می‌کنند.
خطوط آب شهری:
لوله‌های پنج لایه در انتقال آب از شبکه‌های شهری به ساختمان‌های مسکونی و تجاری استفاده می‌شوند. برخی از انواع خاص مانند REHAU MUNICIPEX برای این کاربرد طراحی شده‌اند.

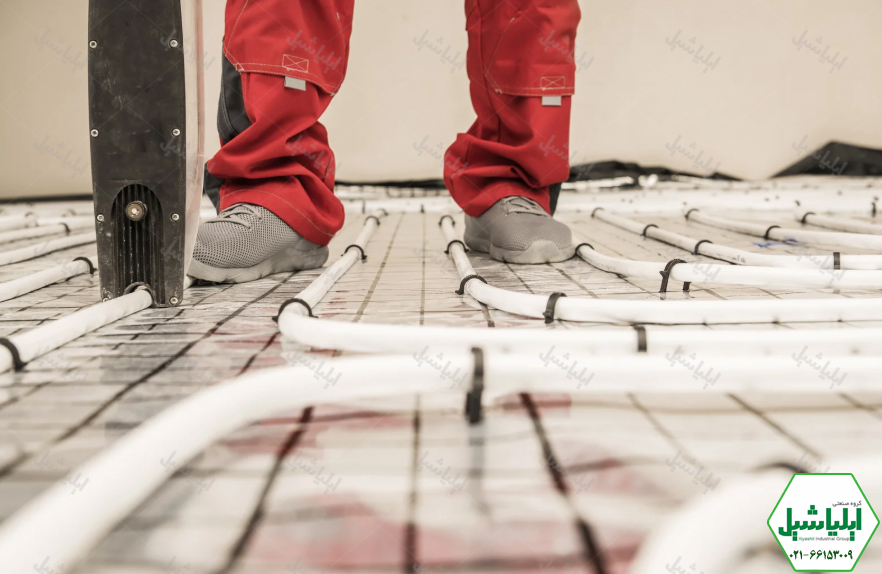

سیستم‌های گرمایش و سرمایش تابشی:
پنج لایه یکی از بهترین گزینه‌ها برای سیستم‌های گرمایش از کف و سرمایش تابشی است. این نوع سیستم‌ها در مقایسه با سیستم‌های هوای اجباری (Forced Air) بازدهی انرژی بالاتری دارند.
سیستم‌های ذوب برف و یخ:
در مناطقی که بارش برف و یخ‌زدگی شدید است، سیستم‌های هیدرونیک با لوله‌های پنج لایه برای گرم‌کردن سطوح و جلوگیری از تجمع برف و یخ استفاده می‌شوند.
ویژگی‌های لوله کشی لوله و اتصالات پنج لایه
ویژگی‌های لوله کشی لوله و اتصالات پنج لایههزینه کمتر: لوله‌های پنج لایه به‌طور قابل توجهی ارزان‌تر از لوله‌های مسی هستند، به طوری که یک لوله پنج لایه نیم‌اینچی حدود یک‌سوم قیمت لوله مسی هزینه دارد.
نصب سریعتر: نصب لوله‌های پنج لایه بسیار سریعتر از لوله‌های مسی است و نیاز به ابزارهای پیچیده یا جوشکاری ندارد.
انعطاف‌پذیری: لوله‌های پنج لایه انعطاف‌پذیر هستند و این ویژگی باعث می‌شود که نصب آن‌ها در فضاهای تنگ و پیچیده آسان‌تر باشد.
مقاومت در برابر یخ زدگی: برخلاف لوله‌های فلزی که در معرض خطر ترکیدن در سرما هستند، لوله‌های پنج لایه قادر به انبساط و انقباض هستند، بنابراین در برابر یخ زدگی مقاومت بیشتری دارند.
مزایای لوله و اتصالات پنج لایه نسبت به مس
هزینه پایین‌تر: همانطور که گفته شد، لوله پنج لایه بسیار ارزان‌تر از مس است.
نصب راحت‌تر: نصب اتصالات پنج لایه سریعتر از مس است. نیازی به جوشکاری نیست و نصب به راحتی با ابزارهای دستی انجام می‌شود.
انعطاف‌پذیری بیشتر: لوله و اتصالات پنج لایه به راحتی می‌تواند در فضاهای محدود خم شود و این ویژگی به شما کمک می‌کند تا در کارهای بازسازی و تعمیرات انعطاف بیشتری داشته باشید.
بررسی تفاوتهای لوله پنج لایه و لوله پلیکا
لوله‌های پنج لایه و پلیکا هر دو در صنعت لوله‌کشی کاربرد دارند، اما تفاوتهای قابل توجهی از نظر جنس، عملکرد و استفاده دارند. لوله‌های پنج لایه معمولاً از پنج لایه مختلف از جمله پلی اتیلن و آلومینیوم و دو لایه چسب ساخته شده‌اند که باعث می‌شود این لوله‌ها علاوه بر انعطاف‌پذیری بالا، در برابر فشار و دمای بالا مقاوم باشند. این لوله‌ها بیشتر برای آبرسانی، سیستم‌های گرمایش از کف، و آب گرم و سرد استفاده می‌شوند، چرا که قادر به تحمل دماهای بالاتر و فشارهای زیاد هستند. نصب این لوله‌ها نیز به دلیل انعطاف‌پذیری آن‌ها راحت‌تر است و می‌توانند به راحتی در فضاهای محدود نصب شوند. در نتیجه، لوله‌های پنج لایه به‌خصوص برای سیستم‌های لوله‌کشی داخلی ساختمان‌ها و پروژه‌های حساس بسیار مناسب هستند. همچنین، لایه آلومینیومی‌که در ساختار این لوله‌ها به کار رفته است، موجب می‌شود که نفوذ اکسیژن به داخل لوله‌ها کاهش یابد و از بروز خوردگی جلوگیری شود.
از سوی دیگر، لوله‌های پلیکا که از جنس پلی وینیل کلراید (PVC) ساخته شده‌اند، بیشتر برای انتقال فاضلاب، آب‌های بارانی، و آبیاری استفاده می‌شوند. این لوله‌ها به دلیل ساختار ساده و مقاومت مناسب در برابر خوردگی، گزینه‌ای اقتصادی و قابل اعتماد برای سیستم‌های فاضلابی و زهکشی هستند. لوله‌های پلیکا به دلیل عدم انعطاف‌پذیری بالا و مقاومت کمتر در برابر فشار و دمای زیاد، به هیچ وجه برای لوله‌کشی آب شرب یا سیستم‌های گرمایشی توصیه نمی‌شوند. نصب لوله‌های پلیکا نیز بسیار ساده است و هزینه کمتری نسبت به لوله‌های پنج لایه دارند، اما دوام و طول عمر آن‌ها در مقایسه با لوله‌های پنج لایه پایین‌تر است. بنابراین، لوله‌های پلیکا بیشتر برای پروژه‌هایی که نیاز به تحمل فشار و دمای بالا ندارند، مناسب هستند.
نکات مربوط به استفاده از لوله و اتصالات پنج لایه:
دستکاری آسان‌تر: برای جلوگیری از گره‌خوردگی، بهتر است لوله‌های پنج لایه را به صورت شاخه‌های ۱۰ فوتی خریداری کنید.
ترمیم و اصلاح آسان: در صورتی که اتصال اشتباهی نصب کرده‌اید، به راحتی می‌توانید آن را جدا کنید و لوله را مجدداً به اتصالات جدید وصل کنید. این کار به‌طور معمول با ابزار چرخشی (مثل Dremel) و سیم چین انجام می‌شود.
مقاومت در برابر یخ زدگی: لوله‌های پنج لایه مقاومت بیشتری در برابر یخ زدگی دارند، اما همچنان باید از آن‌ها محافظت کنید تا از یخ زدگی در محیط‌های سرد جلوگیری کنید.
نکات نصب:
هنگام نصب لوله‌های پنج لایه، از تسمه‌های پلاستیکی برای اتصال استفاده کنید، زیرا تسمه‌های فلزی می‌توانند باعث آسیب به لوله شوند.
اطمینان حاصل کنید که برای عبور لوله‌های پنج لایه از گل میخ‌ها و تیرچه‌ها، سوراخ‌های کافی و بزرگتری ایجاد کرده‌اید تا لوله به راحتی حرکت کند.
در مجموع، لوله و اتصالات پنج لایه با انعطاف‌پذیری، قیمت پایین و سرعت نصب بالا، یک گزینه عالی برای پروژه‌های لوله کشی به‌ویژه در ساختمان‌های جدید و تعمیرات است.
